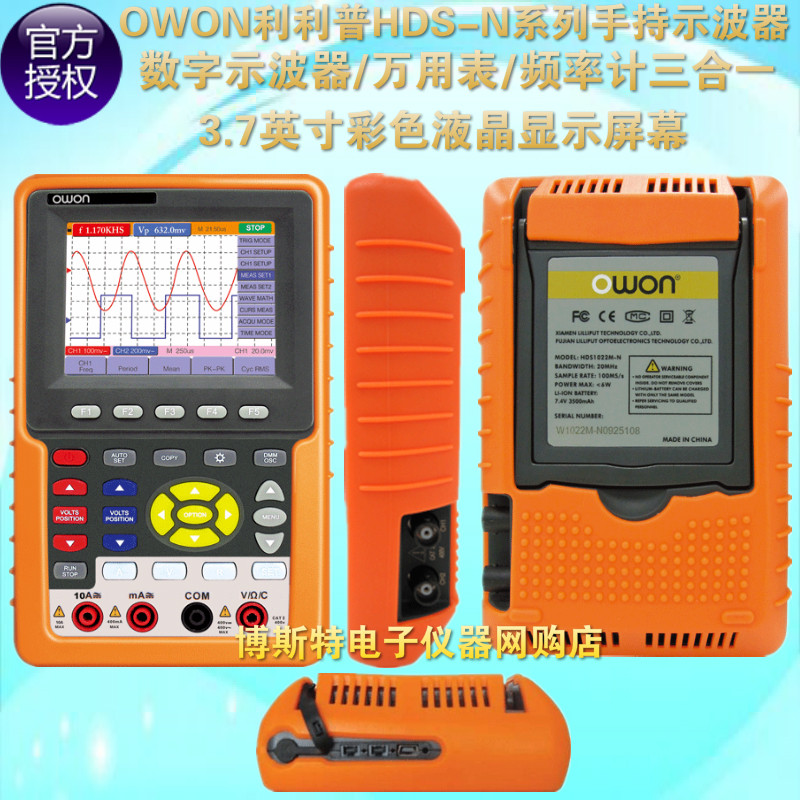

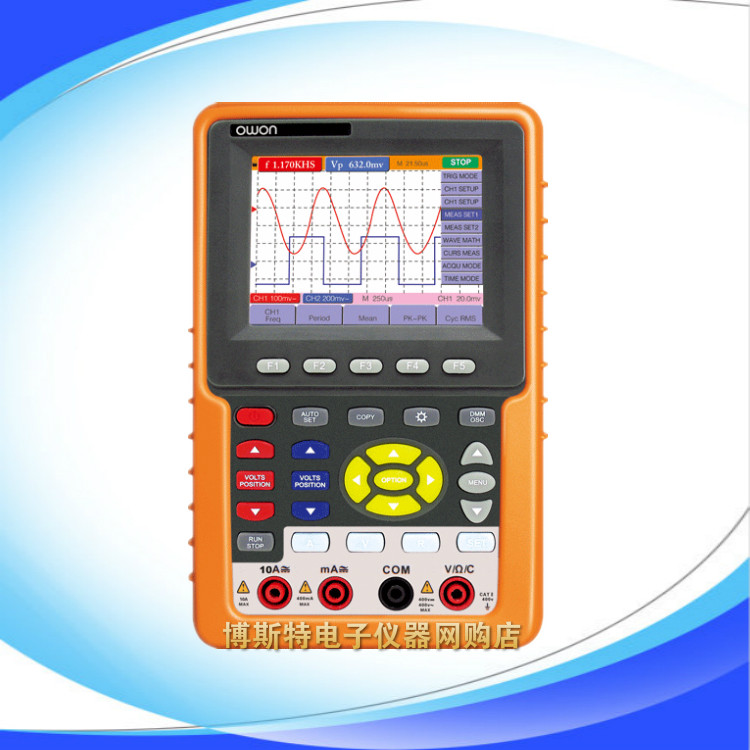

| Тип, модель | hds1022m-н | hds2062m-н | hds3102m-н |
| Ширина полосы | 20MHz | 60MHz | 100 МГц |
| В режиме реального времени частоты дискретизации | МС / S | 500 мс / S | 1gs / S |
| Время нарастания (обычно на BNC) | ≤ 17. 5нс | ≤ 5. 8нс | ≤ 3. 5нс |
| Глубина памяти | Each channel can be as high as 6,000 points |
| Канал | двухканальный |
| Дисплей | 3. 7-дюймовый экран LCD TFT (истинный цвет) |
| Независимые и плавающей изоляции каналов | Multimeter and oscilloscope input is isolated |
| Входная связь | ПОСТОЯННОГО ТОКА, Коммуникации, Земля |
| Входное полное сопротивление | 1mω±2% ， Параллельно с 20pf ± | 1mω±2% ， Параллельно с 15pf ± |
| Диапазон временной развертки | 5нс / Div ~ 100s / Div， На 1 ~ 2. 5 ~ 5-ступенчатая | 5нс / Div ~ 100s / Div， 1 ~ 2 ~ 5-ступенчатая |
| Чувствительность по вертикали | 5mV / Div ~ 5v / Div (в вход BNC) |
| Разрешение по вертикали | 8bit |
| Максимальное напряжение | 400V (DC + AC вершины, 1 М ω входной импеданс) (10: 1 зонд затухание) |
| Trigger Type | Edge-срабатывании | Рост края, Падение край |
| Видео Trigger | Строки, Поле, Нечетные поля, Мои поля, Любой линии огня |
| Режим триггера | Автоматически Нормальный, Один |
| DC получить точность | 3% |
| Математические операции | Канада Вычитание, Умножение, Кроме того и быстрое преобразование Фурье |
| Сохраненных сигналов | 4 группа сигнала |
| Лиссажу | Пропускная способность | Полная пропускная способность |
| Разность фаз | ±3 градуса |
| Курсор измерений | Разница напряжения между курсор (v), Разница во времени между курсор (t) |
| Функция копирования диска U | Поддержка Linkable u диск |
| Стандартный интерфейс | USB |
| Источник питания | Адаптер питания / батарейки, элементы питания |
| Аккумулятор | Собственный литий ионная батарея 7. 4V， 3500mAh |
| Размер | 180 мм (l) x113mm (высокий) x40mm (широкий) |
| Вес | 645 g (хост) |
